水槽長度≤3000-14300mm
螺旋直徑300-3000mm

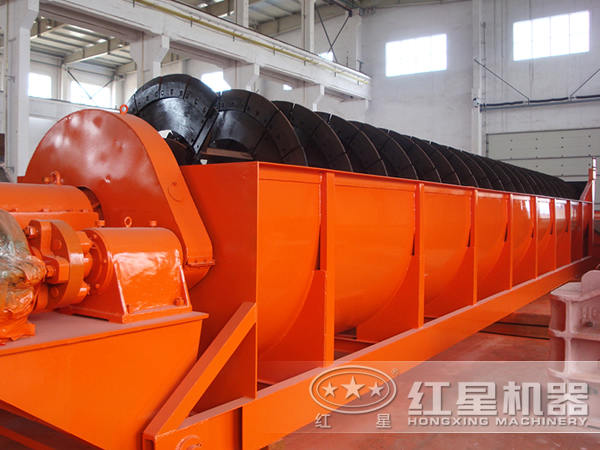

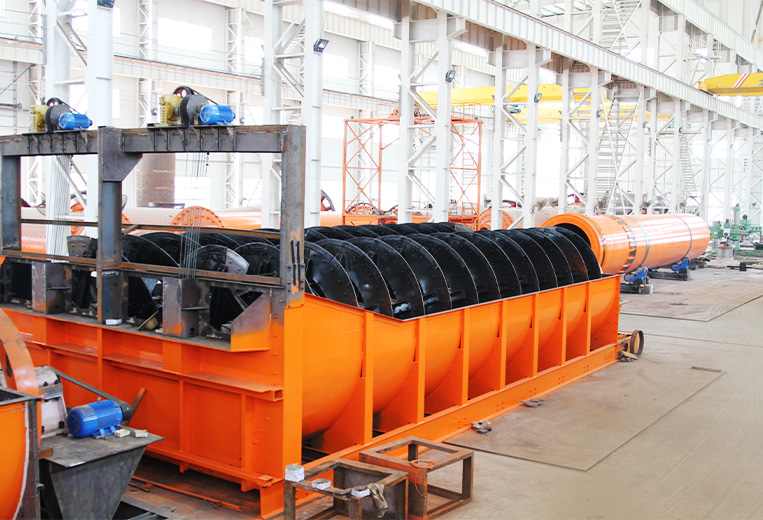

分級機主要有高堰式單螺旋分級機、雙螺旋分級機、沉沒式單螺旋分級機和雙螺旋分級機，具有結構簡單、工作可靠、操作方便等優點。
適用物料：石英石、金礦石、鐵礦石、水泥熟料、銅礦石、磁黃鐵礦等。
分級機主要由傳動裝置、螺旋體、槽體、升降機構、下部支座（軸瓦）和排礦閥組成。工作時，分級機是借助于固體粒大小不同，比重不同，因而在液體中的沉降速度不同的原理，細礦粒浮游在水中成溢流出，粗礦粒沉于槽底。由螺旋推向上部排出，來進行機械分級的一種分級設備，能把磨機內磨出的料粉級于過濾，然后把粗料利用螺旋片旋片旋入磨機進料口，把過濾出的細料從溢流管子排出。
|
型號 |
處理量（t/d） |
|
|
按返砂 |
按溢流 |
|
|
FG-3 |
80-150 |
20 |
|
FG-5 |
135-210 |
32 |
|
FG-7 |
340-570 |
65 |
|
FG-10 |
675-1080 |
110 |
|
FC-10 |
675-1080 |
85 |
|
FG-12 |
1170-1870 |
155 |
|
FC-12 |
1170-1870 |
120 |
|
2FG-12 |
2340-3740 |
310 |
|
2FC-12 |
2340-3740 |
240 |
|
FG-15 |
1830-2740 |
235 |
|
FC-15 |
1830-2740 |
185 |
|
2FG-15 |
2280-5480 |
470 |
|
2FC-15 |
2280-5480 |
370 |
|
FG-20 |
3290-5940 |
400 |
|
FC-20 |
3210-5940 |
320 |
|
2FG-20 |
7780-11880 |
800 |
|
2FC-20 |
7780-11880 |
640 |
|
FG-24 |
6800 |
580 |
| FC-24 | 6800 | 490 |
| 2FG-24 | 13600 | 1160 |
| 2FC-24 | 13700 | 910 |
| 2FG-30 | 23300 | 1785 |
| 2FC-30 | 23300 | 1410 |
