進料粒度＜25mm
生產能力8-43t/h

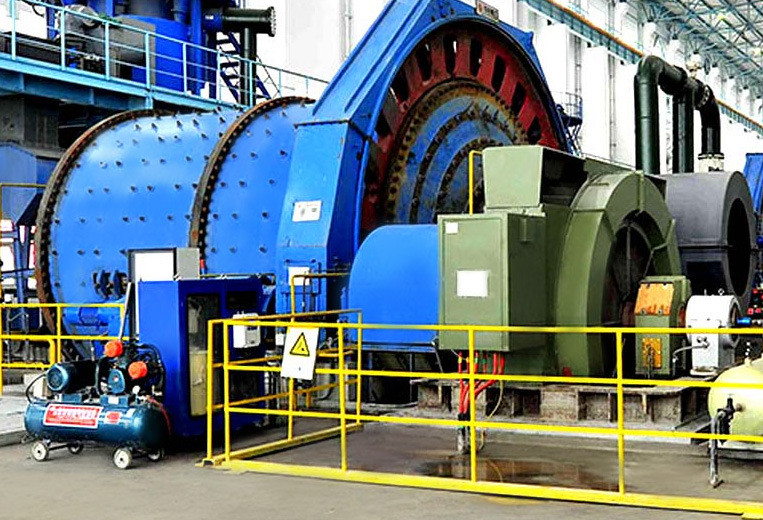

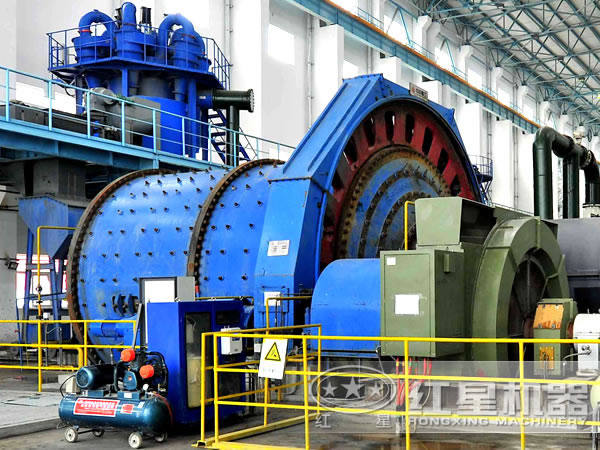

風掃煤磨機是水泥廠的主要設備，用于烘干兼粉磨煤粉。我廠生產的風掃煤磨機對傳統的風掃磨做了改進，產量有了大幅度的提升，且出料粉細，為生產企業提供了一種新型節能粉磨設備。
適用物料：褐煤、粉煤灰、礦渣、煤矸石、膨潤土、高嶺土、石膏粉等。
風掃煤磨是回轉窯水泥熟料生產的主要設備，同時也適用于火力發電、冶金工業、化學工業、制糖工業等制粉設備系統。
本磨機為邊緣傳動，由電動機通過減速機及大小齒輪帶動磨機傳動。 原煤由喂料設備進入到磨機的進料裝置中，溫度為300℃左右的熱風也通過進風管進入進料裝置，烘干倉內設有特制的揚料板將原煤揚起，使得原煤在此處進行強烈的熱交換而得到烘干，烘干后的煤塊通過設有揚料板的雙層隔倉板進入粉磨倉。 粉磨倉內裝有研磨體（鋼球），煤塊在此倉內被粉碎、研磨成煤粉。在煤塊被粉碎的同時，由專用的引風機經過磨機的出料裝置將已粉碎的煤粉及氣體一同帶出磨機，較粗的顆粒會經過出料裝置的返料螺旋返回到粉磨倉內進行再次粉磨。
| 規格(直徑×長度)(m) | 筒體轉速 (r/min) | 研磨體裝載量 (t) |
| Φ1.7×2.5 | 24.5 | 7.5 |
| Φ1.8×(3+1.5) | 25 | 7.8 |
| Φ2.2×3 | 22 | 13 |
| Φ2.2×4.4 | 22.4 | 19 |
| Φ2.4×(4.5+2) | 20.4 | 20.8 |
| Φ2.4×4.75 | 20.4 | 22 |
| Φ2.6×(5.25+2.25) | 19.7 | 28 |
| Φ2.8×(5+3) | 18.7 | 32 |
| Φ2.8×(5.75+2.25) | 18.7 | 34 |
| Φ3×(6.5+2.5) | 18.3 | 43 |
| Φ3.2×(6.5+2) | 17.08 | 50 |
| Φ3.2×(7+2.5) | 17.08 | 55 |
| Φ3.4×(6+3) | 17.47 | 54 |
| Φ3.4×(6.5+2.5) | 17.47 | 54 |
| Φ3.5×8 | 17.2 | 80 |
| Φ3.8×(7+2.5) | 16.7 | 75.5 |
| Φ3.8×(7.5+3) | 16.7 | 80 |
| Φ3.8×(7.75+3.5) | 16.7 | 85 |
注：產量根據不同物料，進料粒度等因素其結果將有所不同
