進料粒度≤10mm
出料粒度20-400目
由于集粉磨、分級、烘干、輸送于一體，工藝流程簡單， 布局緊湊，占地面積小，可露天布置，建筑費用降低。
適用物料：適用于碳酸鈣超細粉、石灰石、重晶石、方解石、高嶺土、石膏、葉臘石、石墨等非金屬礦超細粉磨加工。

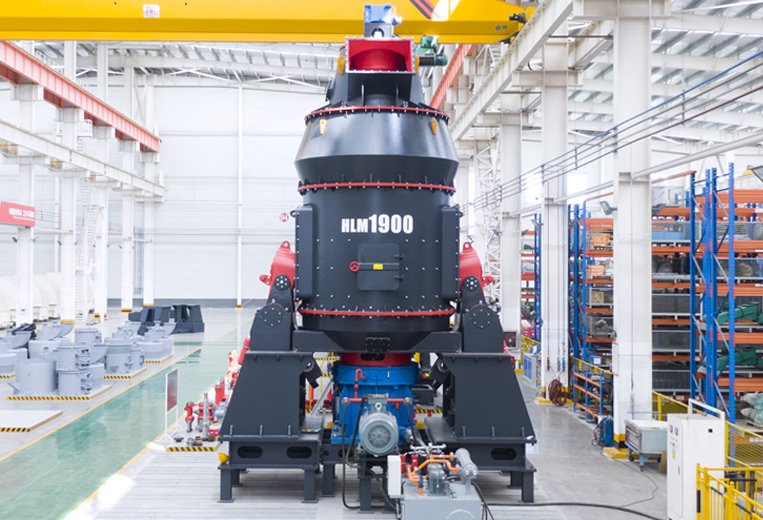

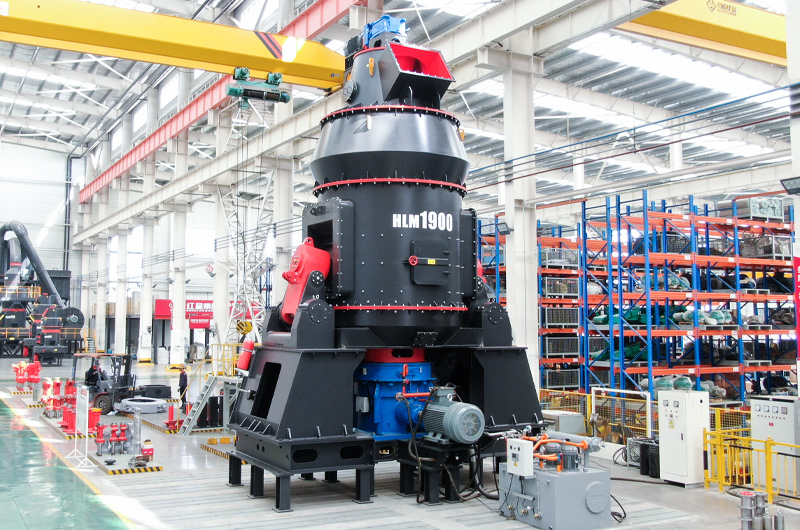

HLM系列立式磨粉機是大型先進高效節能粉磨產品，集粉磨、分級、烘干、輸送于一體，擁有自主知識產權，核心技術、經濟指標達到國際先進水平。廣泛應用于水泥建材煤炭能源，鋼鐵冶金、非金屬礦、電力等行業，適用于水泥生料、熟料、脫硫生石灰粉、礦渣、鋼渣錳礦、煤礦等物料的粉磨加工。
采用動靜結合結構的選粉機，選粉效率更高。變頻調速，產品細度調整方便，使成品粒度在50-800目之間可調，粒度分布窄；粉磨的同時成品及時選出，成品污染小，品質高。
液壓檢修裝置可以方便的使磨輥翻出機外，磨輥輥套更換和磨輥檢修方便快捷。
磨輥、磨盤采用特殊的材質，磨輥輥套可翻面使用，使用壽命長。根據多年生產經驗，不斷優化輥道結構，提高了產量及生產效率。配備液壓加載系統，可根據易磨性的變化靈活調整研磨壓力，高效節能。
限位裝置保障工作過程中磨盤和磨輥不直接接觸，產品中鐵含量極少，單位產品磨耗一般不高于10g/t，且所含機械磨損鐵易于去除，有效保證物料的產品白度和純凈度。
立磨制粉系統無需另外配置烘干機，可以直接通熱風，在磨內多次與粉狀物料充分接觸烘干。通過調節熱風溫度，可滿足不同濕度物料的烘干要求，最高可滿足物料濕度高達 15%的烘干。
振動小，噪音低，噪音不高于80dB,且采用完全負壓運行，無粉塵外溢，密封可靠，根據不同物料選用專用脈沖收塵器，除塵效率高達99.9%，高于國家最新環保標準。
主電機通過減速機帶動磨盤轉動，固定的磨輥沿磨盤滾道自轉。物料從下料口落在磨盤中央，在離心力的作用下，物料從磨盤中央向邊緣勻速移動，經過粉磨滾道時，受到磨輥的碾壓，碾磨力由液壓加載系統提供，大塊物料直接被壓碎，細粒物料受擠壓后形成料床進行粒間粉碎。烘干與粉磨同時進行，一次熱風通過風環均勻進入磨盤周圍，將經過輾磨從磨盤上切向甩出的粉碎物料烘干并輸送到上部選粉機處，在轉子葉片的作用下，粗顆粒重新回到磨盤上粉磨（內循環）,合格的細粉隨氣流一起出磨，被系統集粉器收集，即為成品；少部分難粉碎且一次風吹不起的較大顆粒、雜質等通過風環跌落至磨機下部一次風室被刮料裝置排出機外，或經輸送設備由進料口進入立磨重新粉磨（外循環）。
| 規格型號 | 產量(t/h) | 主電機功率(kW) |
| HLM1200M | 6—10 | 110-132 |
| HLM1300M | 10-15 | 160—200 |
| HLM1500M | 15—20 | 220—280 |
| HLM1700M | 20-30 | 280-355 |
| HLM1900M | 26-35 | 355—450 |
| HLM2200M | 35-50 | 450—560 |
| HLM2400M | 45-55 | 560-710 |
| HLM2800M | 60-80 | 900—1120 |
注:原煤哈氏可磨指數HGl≥55
| 規格型號 | 產量(t/h) | 主電機功率(kW) |
| HLM1300K | 10-40 | 200 |
| HLM1500K | 13-50 | 280 |
| HLM1700K | 18-70 | 400 |
| HLM1900K | 20-85 | 500 |
| HLM2200K | 35-135 | 800-900 |
| HLM2400K | 40-160 | 900-1120 |
| HLM2800K | 50-200 | 1120-1250 |
| HLM3400K | 70-260 | 1800-2000 |
| HLM3700K | 90-320 | 2500-2800 |
注：原料易磨性(Bond)指數≤13kw/t
| 規格型號 | 產量(t/h) | 主電機功率(kW) |
| HLM17-2N | 6-10 | 200-220 |
| HLM19-2N | 8-13 | 280-315 |
| HLM21-2N | 10-15 | 400-450 |
| HLM24-2N | 12-18 | 500-560 |
| HLM28-2N | 22-30 | 900-1000 |
| HLM35-3N | 55-70 | 1800-2000 |
| HLM42-4N | 70-100 | 2500-2800 |
| HLM46-4N | 85-135 | 3150-3800 |
| HLM53-4N | 130-165 | 4500-5000 |
注：礦渣易磨性(Bond)指數≤25kw/t；鋼渣易磨性(Bond)指數≤30kw/t；粉磨鋼渣時產量下降約30-40%。
| 規格型號 | 產量(t/h) | 主電機功率(kW) |
| HLM17-2Y | 12-20 | 200 |
| HLM19-2Y | 18-25 | 280 |
| HLM21-2Y | 25-35 | 400 |
| HLM24-2Y | 30-45 | 500 |
| HLM28-2Y | 60-80 | 900 |
| HLM35-3Y | 125-165 | 1800 |
| HLM42-4Y | 200-230 | 2500 |
| HLM46-4Y | 250-300 | 3150 |
| HLM53-4Y | 360-420 | 4500 |
注：原料易磨性(Bond )指數≤18kw/t
| 規格型號 | 產量(t/h) | 主電機功率(kW) |
| HLM19S | 8-13 | 280-315 |
| HLM21S | 11-18 | 400-450 |
| HLM24S | 15-20 | 500-560 |
| HLM28S | 28-35 | 900-1000 |
| HLM35S | 70-80 | 1800-2000 |
| HLM42S | 95-110 | 2500-2800 |
| HLM46S | 130-150 | 3150-3800 |
| HLM53S | 160-200 | 4500-5000 |
注：原料易磨性(Bond )指數≤18kw/t
| 規格型號 | 入料粒度 | 產量(t/h) | 主電機功率(kW) |
| HLM1200X | ≤10 | 2-6 | 132 |
| HLM1300X | ≤10 | 3-10 | 220 |
| HLM1500X | ≤10 | 4-13 | 315 |
| HLM1700X | ≤15 | 7-18 | 450 |
| HLM1900X | ≤15 | 8-23 | 560 |
| HLM2200X | ≤20 | 13-35 | 800 |
| HLM2400X | ≤20 | 15-45 | 1000 |
注：莫氏硬度等級4級以下物料
